Conceitos de Rele de Remanência

Conceitos de Rele de Remanência (Latching relay)

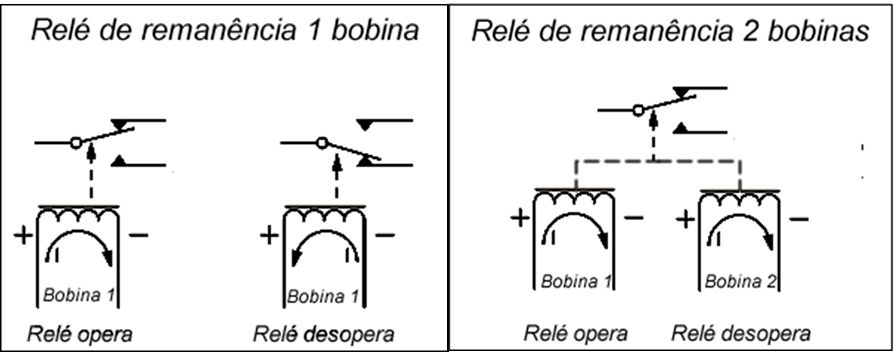

O rele de remanência ou latching relay difere dos reles comuns pelo seu comando via bobina. Ao contrário dos reles comuns que necessitam de uma corrente contínuamente aplicada à sua bobina para operar, o rele de remanência necessita apenas de um pulso de corrente para ativar e outro pulso no sentido inverso para desativar. Opcionalmente os reles de remanência podem  possuir 2 bobinas, uma para ativar e outra para desativar o rele.

Rele remanencia 1_2 bobina

VANTAGENS DO RELÉ DE REMANÊNCIA



- O consumo de corrente na bobina existe somente durante o pulso da comando (maior que 0,1 segundos), após a ativação ou desativação a potência na bobina é zero.
- Baixa temperatura de funcionamento, pois o relé não gera calor adicional em função da corrente de polarização da bobina.
- Relé permanece no último estado que foi comandado por tempo indeterminado, mesmo após falha da rede de alimentação do circuito de alimentação.
- Disponível para altas corrente de contato, inclusive reversor (60A a 120A)

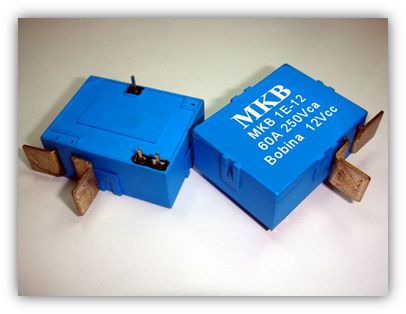

MKB 1E

Modelo de relé de Remanência

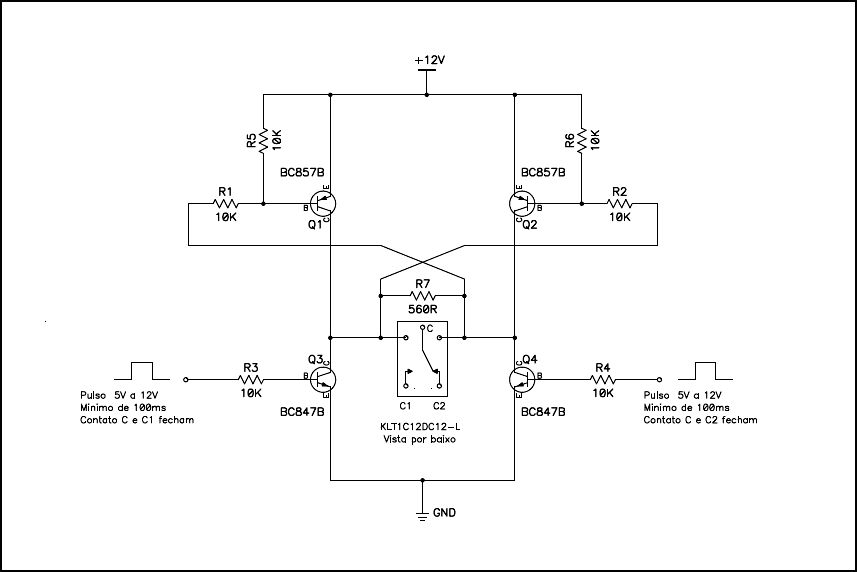

 SUGESTÃO DE CIRCUITO PARA ATIVAÇÃO DE UM RELÉ DE REMANÊNCIA DE BOBINA SIMPLES

newmkb Driver rele remanência
